smt貼片中印刷機里使用的印刷模板統稱為smt鋼網，因其使用場境、制造工藝類別不一樣，名稱也不一樣，現在就為大家將smt鋼網分類

smt鋼網

　　按印刷材料分類：

　　1，錫膏鋼網:大家都知道它是用來刷錫膏的 鋼板上刻有與印刷電路板焊盤相對應的孔 然后用焊膏通過鋼網轉移到印刷電路板上。 印刷焊錫膏時，將電路板放在smt鋼網下，將焊錫膏涂在鋼網上，然后用刮刀將焊錫膏均勻地刮在鋼網上(焊錫膏會從鋼網上流下來，擠壓時會覆蓋電路板) 粘貼貼片元件，均勻回流焊接，插件元件手工焊接。

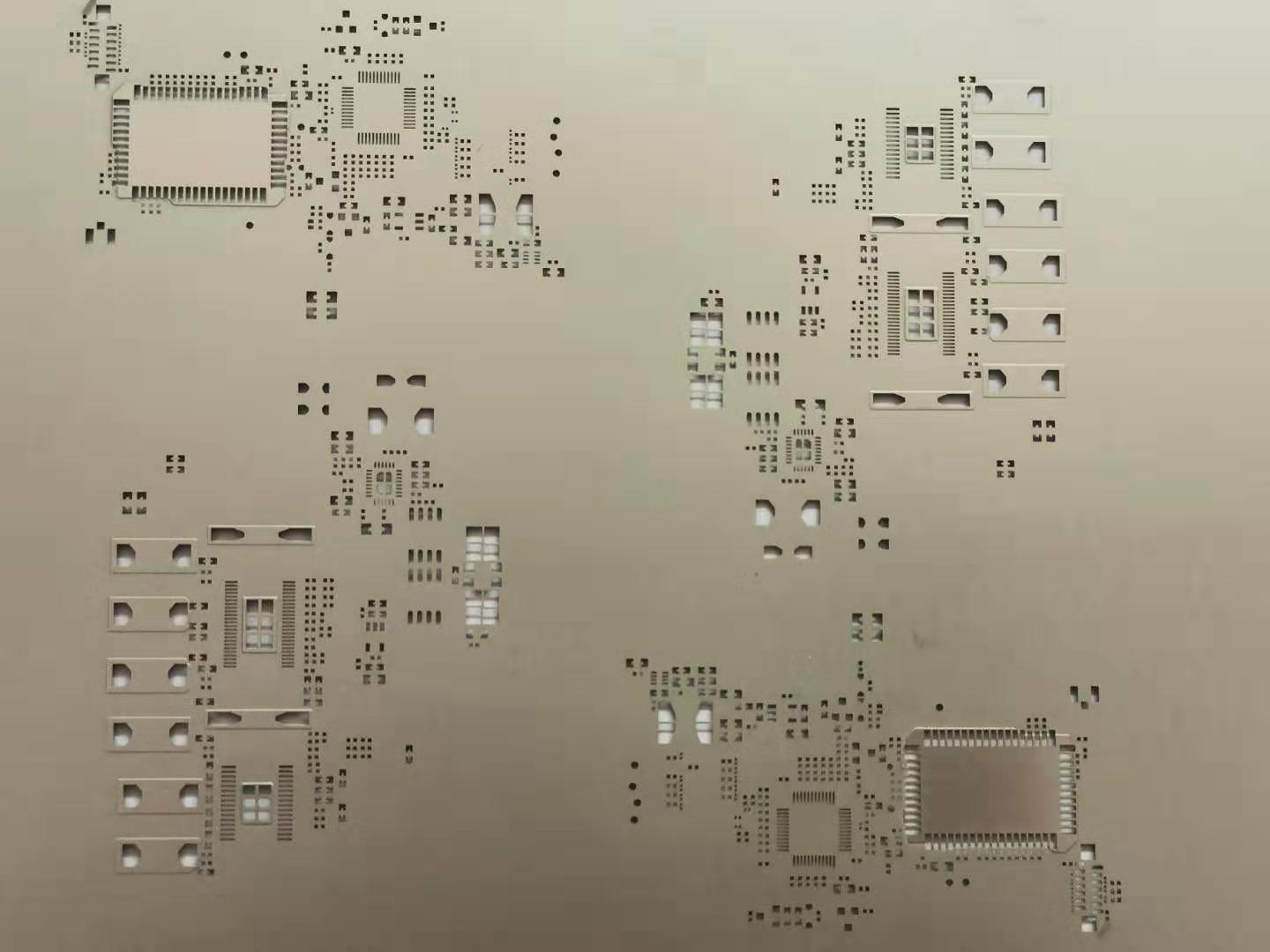

錫膏鋼網印刷效果

　　2，紅膠鋼網:根據零件的尺寸和類型，在零件的兩個墊片之間開孔。 使用點膠(點膠是用壓縮空氣通過一個特殊的點膠頭將紅色膠水點在基板上)通過鋼網將紅色膠水點在印刷電路板上 然后，在組件牢固地粘附到印刷電路板上之后，插入插入式組件并進行波峰焊接。

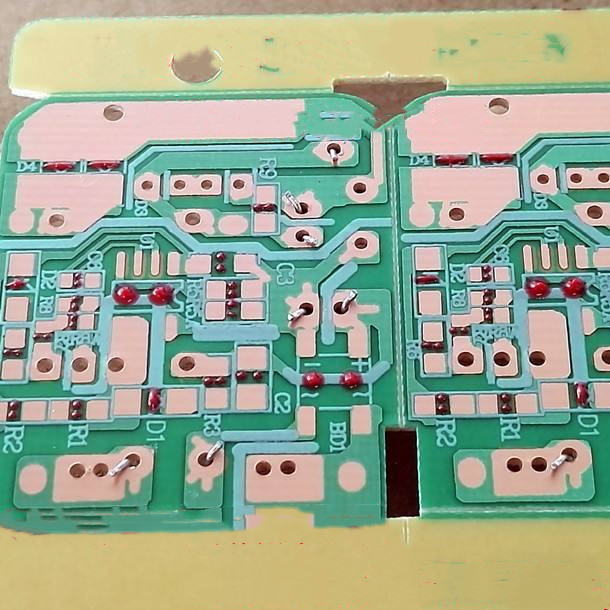

紅膠鋼網印刷效果

　　3，銀漿鋼網：這款鋼網制作工藝與使用方法與錫膏鋼網類似，但因銀漿自身的特點，因此在設計銀漿鋼網時與錫膏鋼網不相同。

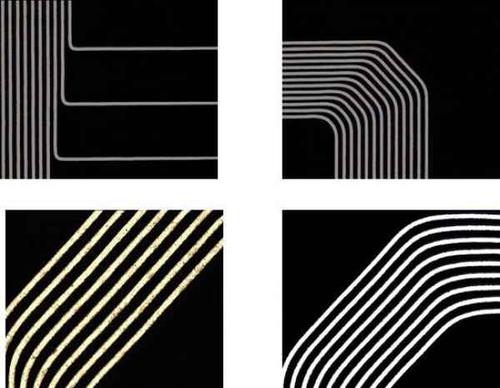

銀漿鋼網印刷效果

　　按制造工藝分類：

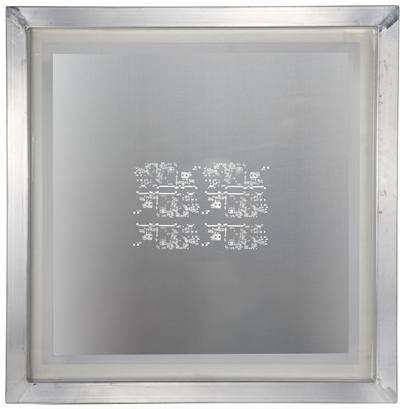

　　1，激光鋼網：是目前SMT鋼網行業中最常用的模板，是用激光切割設備生產的一款鋼網，生產速度快，可以實現快速交貨。

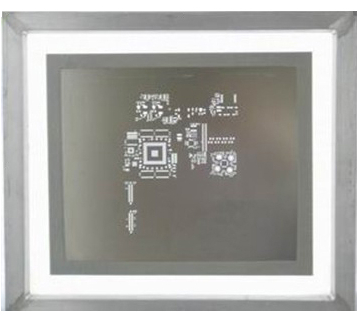

激光鋼網

　　2，蝕刻鋼網：無毛刺，但鋼片側面會形成尖角，在激光鋼網沒有出現時蝕刻鋼網占主流，隨著工藝的不斷發展，蝕刻鋼網已經被激光鋼網替代，但作為smt鋼網輔助功能是不可替代的，如階梯鋼網，蝕刻是最好的解決方案。

　　3，納米鋼網：隨著smt貼片元件越來越小，要求smt鋼網的開孔也越來越小，但開孔越小，錫膏越難成型，納米鋼網因其不粘錫膏的特點很好的解決了這個難題?，F(xiàn)在廣泛應用于;minioled的封裝，大功率COB和一些芯片的封裝。

納米鋼網印刷效果

　　4，階梯鋼網:階梯鋼網是由兩個或兩個以上的厚度在同一網板 為了應對所有大大小小的電子部件同時出現在電路板的同一側，也為了獲得良好的焊接質量 我們通常需要在同一個鋼網上印刷不同厚度的焊膏，以精確控制錫的含量，于是階梯鋼網應運而生。

階梯鋼網局部效果

　　階梯鋼網可以通過局部加厚來增加鋼網的厚度，從而增加焊膏的印刷量，或者通過局部減薄來減小鋼網的厚度，從而減少焊膏的印刷量 局部加厚的鋼網可以克服部分零件腳位不均勻的問題，而局部減薄的鋼網可以有效控制FINE PICTH零件腳短路的問題

　　5，雙工藝鋼網:當需要在印刷電路板上涂焊膏和紅膠時，需要雙工藝鋼網 雙工藝鋼網由兩個鋼網、一個普通激光鋼網和一個階梯鋼網組成。 雙面鋼絲網可先刷焊膏，再刷紅膠(普通焊膏鋼絲網+紅膠階梯鋼絲網)，也可先蘸紅膠，再蘸焊膏(普通紅膠鋼絲網+焊膏階梯鋼絲網)

雙工藝鋼網局部效果

　　一個普通的焊錫膏鋼網和一個階梯式紅色膠水鋼網為例。紅色膠鋼屏幕的正面用紅色膠技術雕刻，背面在印刷焊膏的地方半蝕刻，即根據雕刻的焊膏孔的位置和尺寸雕刻出可以容納先前印刷的焊膏的小凹槽。

　　6，電鑄鋼網：利用電鑄沉積原理，電鑄鎳合金表面能級低，減少錫膏粘附。適用于01005, 0201, 0402/,CSP，uBGA, QFP 等Fine Pitch無鉛錫膏印刷的最佳選擇, 可顯著減少錫珠 、少錫 、空焊等不良印刷
